固定式氣體檢測儀安裝接線主要有幾種模式，下面就這幾種模式分別介紹一下：
第一、電源線的考慮絕大多數的氣體檢測儀都是DC24V直流電源作為工作電源電壓，因此需要考慮直流電源，直流電源分正負極，跟交流電源不同，對于檢測儀來說必須要分清正負極，不能像交流電源那樣可以直接往電源端子上接，當然有些檢測儀做了直流正負極保護功能，即使接錯也不會導致儀表的破壞。
第二、安裝接線需要考慮儀表的功耗，根據距離遠近選擇合適的電源線，大于推薦100米距離建議用1.0mm2以上規格的電線，尤其是多個檢測儀共用電源線的情況，否則可能到導致最末端的氣體檢測儀壓降很明顯不能正常工作。

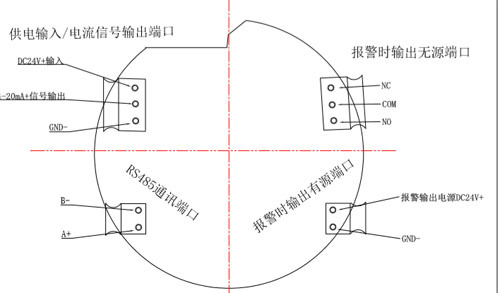

第三、我們需要明白你的控制方式，是直接單點就地顯示，就地現場報警還是需要集中控制集中管理，若是就地顯示濃度就地報警，安裝接線相對最簡單，只需要給儀表供電即可。如果是遠程集中控制的話，我們還需要分別對待，遠程控制主機接收的控制信號時什么，是模擬量的4-20mA還是通訊接口的數字信號。不同的接收信號選用的信號傳輸線也是不一樣的。對于模擬量的4-20mA一般儀表是三線制或者兩線制個別也有四線制的。因此根據具體情況選擇好對應的電纜芯數量對照接入即可。要是采用的通訊控制信號，則我們要考慮購買專用的通訊屏蔽電纜。
第四、控制報警信號的聯動控制接線，有些固定式氣體檢測儀還需要實現報警后聯動排風或者消防的報警設備，因此對于此種控制的接線，我們需要找到儀表的報警信號輸出端，此端口一般都是無源輸出的開關量信號，極個別氣體檢測儀廠家的產品會出現有源報警信號輸出，當然這個報警輸出值是可以在儀表內部設置的，多少濃度時輸出信號就需要結合安全規范標準來執行。因此在找到報警輸出觸點位置后，接出兩條線引入到控制外部設備的控制端子上實現一個開閉聯鎖控制，形成就好比一個人為操作開關導致點燈點亮一樣的道理，其實就是借助這個儀表達到濃度報警時輸出的一個開關信號來實現對外設備的控制。
綜上所述固定式氣體檢測儀的安裝需要有經驗的弱電工程師來執行，對于遠離電磁線路干擾和信號傳輸布置上能夠做到更加合理，仔細閱讀產品使用說明書分清楚儀表接線端口的具體功能在結合自身需要達成的控制系統就能完成需要的監控報警控制線路圖
